隨著時代的不斷發展，PCB板逐漸走進我們的生活中，它是電路板的其中一種，在我們的當前社會算是較為普遍的一種了，很受人們的歡迎，那么對于它的發展情況您有了解過嗎？下面我們就“PCB板的制造方法及其發展趨勢的說明”來詳細了解下。

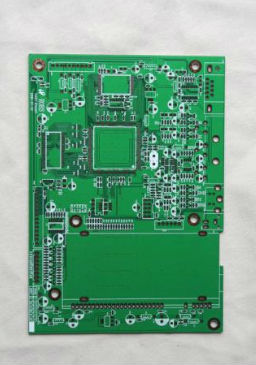

【電子PCB板怎么制作】
電子PCB板的基本制作工藝流程
1.發料 PCB之客戶原稿數據處理完成后，確定沒有問題并且符合制程能力后，所進入 的站，依工程師所開出之工單確定符合PCB基板大小、PCB之材質、層別 數目……等送出制材，簡單來說，即是為制作PCB準備所需之材料。
2.內層板壓干膜 干膜（Dry Film）：是一種能感光， 顯像， 抗電鍍， 抗蝕刻之阻劑。是將光阻劑以熱 壓方式貼附在清潔的板面上。
水溶性干膜主要是由于其組成中含有機酸根，會 與強堿反應使成為有機酸的鹽， 可被水溶掉， 其組成水溶性干膜，以碳酸鈉顯 像，用稀氫氧化鈉剝膜而完成的顯像動作。此步驟即將處理完之PCB表面”黏” 上一層會進行光化學反應之水溶性干膜，可經感光以呈現PCB上所有線路等之 原型。
3.曝光 壓膜后之銅板， 配合PCB制作底片經由計算機自動定位后進行曝光進而使 板面之干膜因光化學反應而產生硬化，以利后來之蝕銅進行。 曝光強度和曝光時間。
4.內層板顯影 將未受光干膜以顯影藥水去 掉留已曝光干膜圖案。
5.酸性蝕刻 將裸露出來之銅進行蝕刻， 而得到PCB之線路。
6.去干膜 此步驟再以藥水洗去附著于銅板 表面已硬化之干膜，整個PCB線 路層至此已大致成型。
7.AOI 以自動光學對位檢修之機器， 對照正確之PCB數據進行對 位檢測，以檢測是否有斷路 等情形，若有這種情況再針 對PCB情況進檢修。
8.黑化 此步驟是將檢修完確認無誤之PCB 以藥水處理表面之銅，使銅面產生 絨毛狀，增加表面積，以利于二面 PCB層之黏合。
9.壓合 壓合 用熱壓合之機器，在PCB上以鋼板重壓， 經一定時間后，達到所符合之厚度及確 定完全黏合后，二面PCB層之黏合工作 至此才算完成。
10.鉆孔 對照工程數據輸入計算機后，由計 算機自動定位，換取不同size之鉆頭 進行鉆孔。由于整面PCB已經被包 裝，需以X-RAY掃瞄，找到定位孔后 鉆出鉆孔程序所必需之位孔。
11.PTH 由于PCB內各層之間尚未導通，需在 鉆過之孔上鍍上銅以進行層間導通， 但層間之Resin不利于鍍銅，必需讓 其表面產生薄薄一層之化學銅，再進 行鍍銅之反應，使達到PCB之功用需求。
12.外層壓膜 前處理 經鉆孔及通孔電鍍后，內外層已 連通，接下來即在制作外層線路 以達電路板之完整。 壓膜 同先前之壓膜步驟，目的是為了 制作PCB外層。
13.外層曝光 同先前曝光之步驟。
14.外層顯影 同先前之顯影步驟。
15.線路蝕刻 外層線路在此流程成型。
16.去干膜 去干膜 此步驟再以藥水洗去附著于銅板 表面已硬化之干膜，整個PCB線 路層至此已大致成型。
17.噴涂 把適當濃度的綠漆均勻地噴涂在PCB板上， 或者藉由刮刀以及網版，將油墨均 勻的涂布在PCB板上。
18.S/M 用光將須保留綠漆的部份產生 硬化，未曝到光的部份將會在 顯影的流程洗去。
19.顯像 用水洗去未經曝光硬化部分，留下 硬化無法洗去之部分。將上好的綠 漆烘烤干燥，并確定牢實的附著著 PCB。
20.印文字 印文字 按照客戶要求通過合適的網板印上正 確的文字，如料號、制造日期、零件 位置、制造商以及客戶名稱等信息。
21.噴錫 為了 防止PCB裸銅面氧化并使其 保持 良好的焊錫性，板廠需對PCB進行表面 處理，如HASL、OSP、化學浸銀、化 鎳浸金……

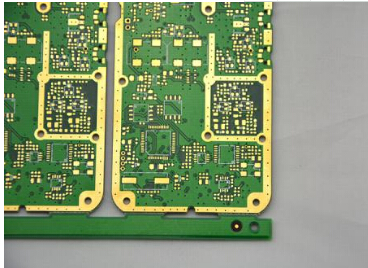

22.成型 用數控銑刀把大Panel的PCB板裁成客 戶需要的尺寸。
23.測試 針對客戶要求的性能對PCB板做百分 之百的電路測試，以確保其功能性符合規格。
24.終檢 針對測試合格之板子，依據客戶外觀檢驗 范做百分之百檢驗外觀。
25.包裝。

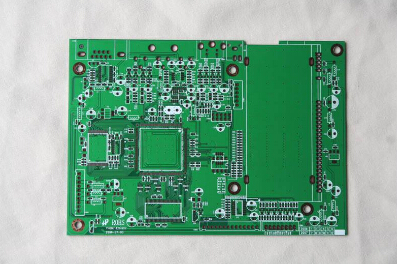

【PCB板行業的發展?jié)摿Α?/strong>
PCB中文名稱為印制電路板，主要由絕緣基材與導體兩類材料構成，是電子元器件連接的提供者，在電子設備中起到支撐、互連的作用，是結合電子、機械、化工材料等絕大多數電子設備產品必需的元件，又被稱為“電子產品之母”。
PCB產業鏈較長，基本是按照原材料-覆銅板-PCB-產品應用來傳導的，傳導脈絡清晰。
PCB的上游主要為銅箔、覆銅板、玻纖布、樹脂、油墨等原材料，下游包括計算機及周邊、網絡通訊、消費電子、汽車電子、工業、醫療、半導體封裝、航空航天軍事事業等眾多領域。
一、PCB行業發展現狀
近年來，隨著全球電子產業向中國轉移，PCB產業重心也同步向大陸轉移。在以前，全球PCB產值70%分布在歐洲、美洲（主要是北美）、日本等三個地區。
而隨著產能轉移的不斷進行，目前亞洲地區已成為主要全球PCB供應基地，產值合計接近全球的90%，而中國大陸成為了全球PCB產能的地區。
根據Prismark數據顯示，全球PCB產值從2009年的412億美元增長至的588億美元，年均復合增速為4.55%，而2017年中國PCB產值達到297.32億美元，占全球總產值的50%以上。
二、PCB行業發展前景
PCB作為“電子產品之母”，在產業鏈中起到了承上啟下的作用，其下游應用領域十分廣闊。傳統上通信、計算機、消費電子是國內PCB應用的主要領域，現在隨著汽車電子的發展和5G建設的推進，未來兩年有望帶動PCB產品快速放量。
以上關于“電子PCB板怎么制作”和“PCB板行業的發展?jié)摿Α钡慕榻B，希望能讓您了解“PCB板”帶來幫助。
×
